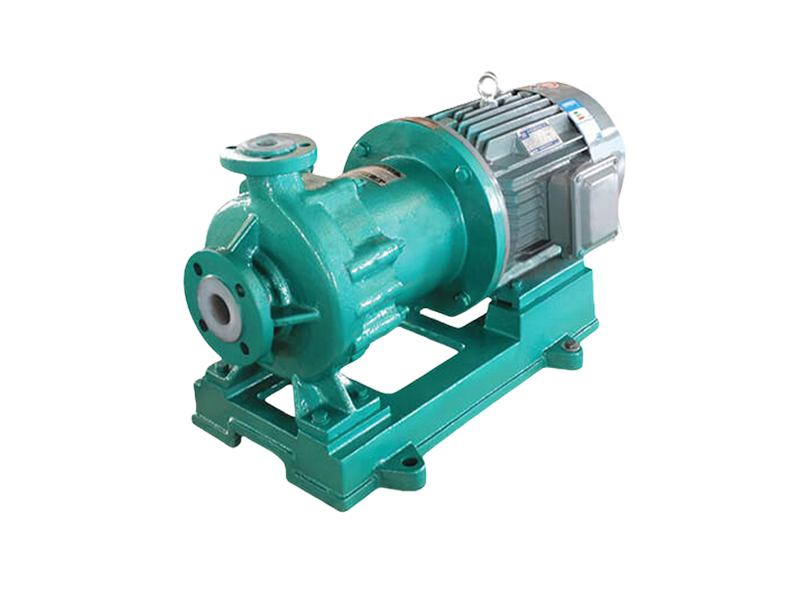

IMD-F氟塑料磁力泵

一、氟塑料磁力驱动泵概述：

IMD型磁力泵是新开发的大功率高扬程磁力驱动泵，泵的外型及安装尺寸均按ISO国际标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，性能范围:Q=1--160m3/h　H=5--80m;主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度大于1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无接触驱动，内外磁体间用隔离套完全隔离，使泵腔处于完全封闭状态，从而完全没有滴漏现象，绝不污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵的性能、低廉的价格，已在很多项目上替代了进口磁力泵，并在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的替代选择对象。

二、氟塑料磁力驱动泵设计特点：

IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上，进一步加强了对泵体结构的改良，采用后拉式结构，一人便可轻松进行内部日常检修和零件更换，无需拆卸管道，其巧妙的结构原理及稳定的工作性能深受客户喜爱。

取消了轴封、整机都由稳定的静密封代替传统的动密封，利用磁力耦合间接驱动进行介质得输送，完全消除了滴漏的烦恼，绝不污染使用场地。泵隔套整体采用高强度碳纤维材料制成，完全消除了磁涡流对泵的影响，并且在机组运行过程中，绝不会因部件碰撞产生火花，特别适宜在易燃、易爆、有毒的场所中使用。消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。推荐使用温度：-30℃-120℃之间，也可定制适用温度≤150℃的耐高温型。

三、氟塑料磁力驱动泵操作原理：

驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转进行介质的输送。该系列磁力泵均可配备泵类防空转保护器，以防止机组空运转，泵内部件干磨造成损坏。

四、氟塑料磁力驱动泵泵体结构：

泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、安全节能。

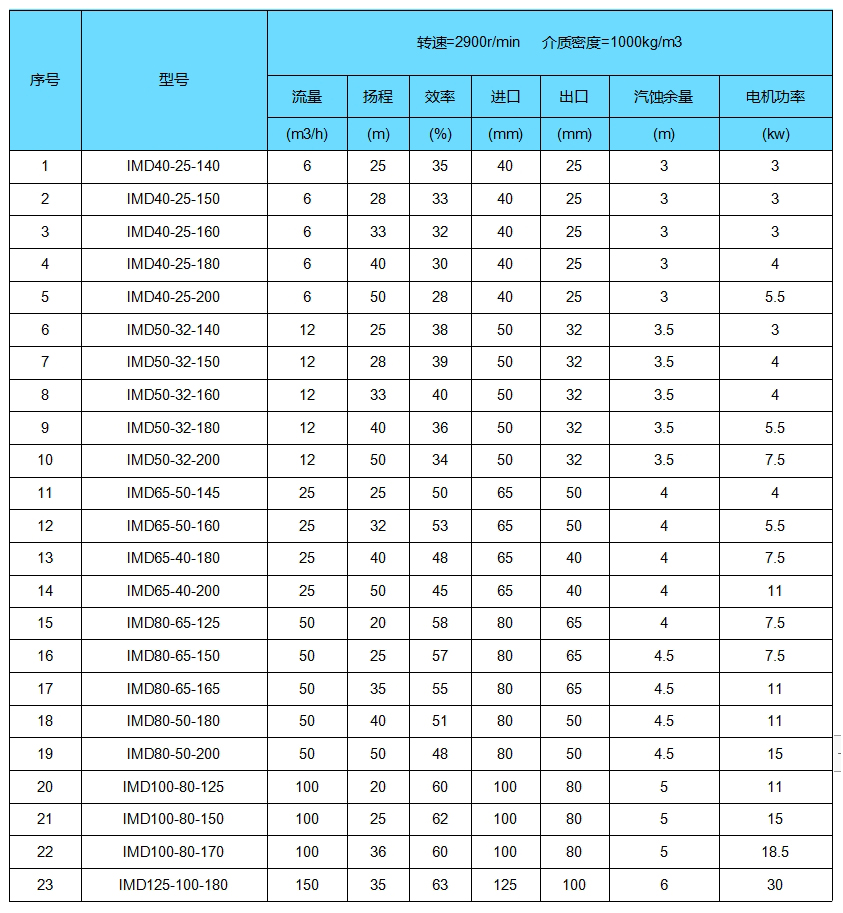

产品参数:

序号
型号
转速=2900r/min   介质密度=1000kg/m3


流量
扬程
效率
进口
出口
汽蚀余量
电机功率

(m3/h)
(m)
(%)
(mm)
(mm)
(m)
(kw)

1
IMD40-25-140
6
25
35
40
25
3
3

2
IMD40-25-150
6
28
33
40
25
3
3

3
IMD40-25-160
6
33
32
40
25
3
3

4
IMD40-25-180
6
40
30
40
25
3
4

5
IMD40-25-200
6
50
28
40
25
3
5.5

6
IMD50-32-140
12
25
38
50
32
3.5
3

7
IMD50-32-150
12
28
39
50
32
3.5
4

8
IMD50-32-160
12
33
40
50
32
3.5
4

9
IMD50-32-180
12
40
36
50
32
3.5
5.5

10
IMD50-32-200
12
50
34
50
32
3.5
7.5

11
IMD65-50-145
25
25
50
65
50
4
4

12
IMD65-50-160
25
32
53
65
50
4
5.5

13
IMD65-40-180
25
40
48
65
40
4
7.5

14
IMD65-40-200
25
50
45
65
40
4
11

15
IMD80-65-125
50
20
58
80
65
4
7.5

16
IMD80-65-150
50
25
57
80
65
4.5
7.5

17
IMD80-65-165
50
35
55
80
65
4.5
11

18
IMD80-50-180
50
40
51
80
50
4.5
11

19
IMD80-50-200
50
50
48
80
50
4.5
15

20
IMD100-80-125
100
20
60
100
80
5
11

21
IMD100-80-150
100
25
62
100
80
5
15

22
IMD100-80-170
100
36
60
100
80
5
18.5

23
IMD125-100-180
150
35
63
125
100
6
30
