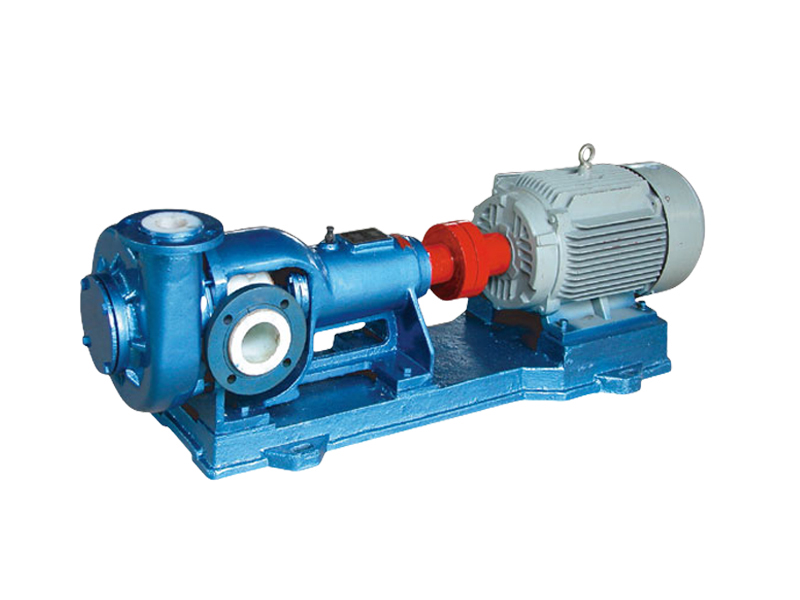

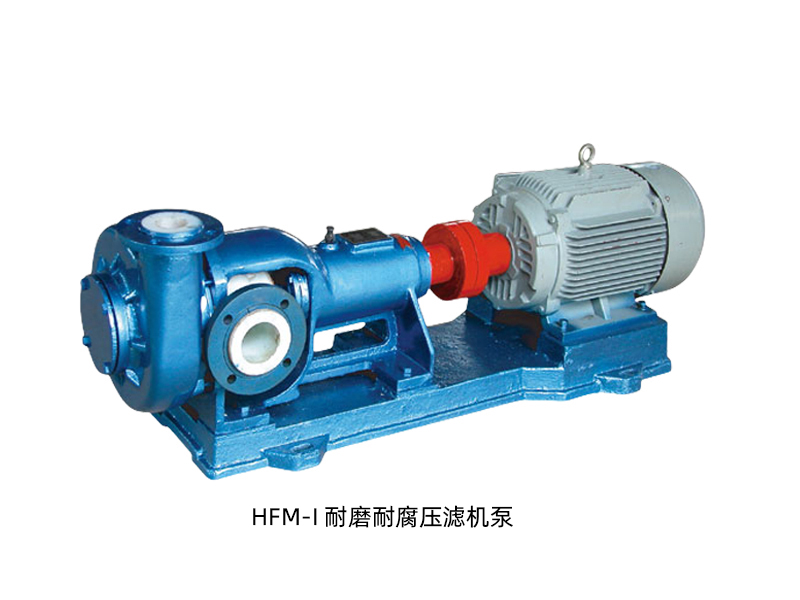

HFM耐磨耐腐压滤机泵

HFM系列耐磨耐磨压滤机泵概述：
HFM系列耐磨耐腐压滤机泵是一种新型的衬里型后吸式（轴密封位置与进液口同向）的耐腐耐磨泵。该泵是总结了普通耐腐耐磨泵，在运行时，密封容易泄漏的情况下开发的一种新型压力输送泵，其中应用五项创新技术。

HFM系列耐磨耐腐压滤机泵其主要特点是：
1.泵进液口在轴密封同向，轴密封处在负压环境下，因此不会泄漏，克服了原有耐腐耐磨泵易损坏，轴密封易泄漏的固疾。
2. 应用范围广泛：该泵备有多种可以互换的衬里材料，可以适用各种化学性质的腐蚀性、磨蚀性清液和料浆的输送，而且各种不同材料的备件互换性能好，用户调整极为方便。
3.运行费用低：其主要因素有二个，一是易损件泵盖和吸入口等采用了分体式结构，设有独立的耐腐耐磨易损件，更换方便，更为经济。二是泵的密封不采用背叶轮减压，节省了轴功率的消耗，节省了能源。

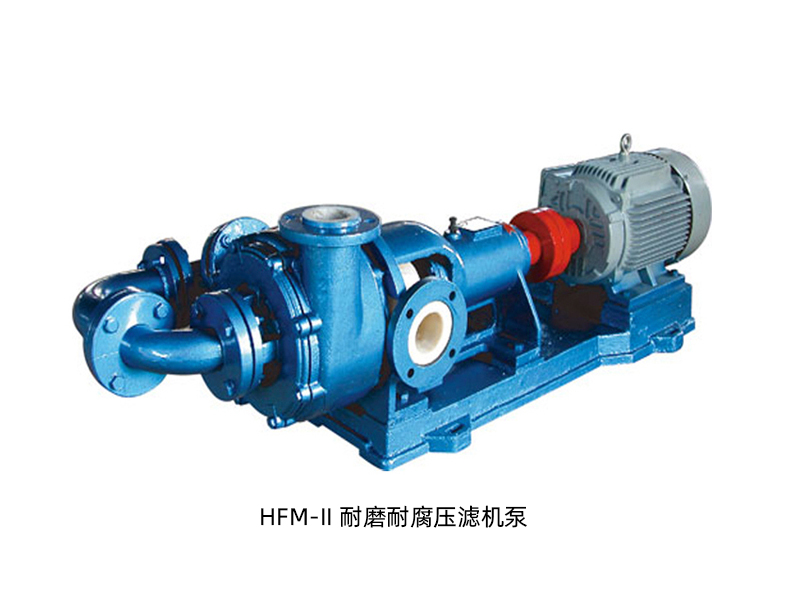

4.HFM-II型双级耐腐耐磨料浆泵的另一个优点是：耐磨性好，因为以较低的单个叶轮线速度，获得较高的泵出口压力，从而克服了单级料浆泵为增加压力而增加叶轮线速度，而导致叶轮、泵壳磨损加剧的缺点，有效提高了叶轮、泵盖等磨损件的使用寿命。
5. HFM-II型双级耐腐耐磨泵由于压力高，在配用高压过滤的压滤机时、过滤效果好，滤饼含水量少，克服了压滤机配用泵压力不足的缺点。

板框压滤机泵适用范围：
1.本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加压喂料用泵，例如：有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程泵，矿山选矿、非金属矿产加工（钛白、高岭土等）工艺中的浆体输送泵，环保产业中的污泥、废渣输送泵，其它化工、染料、制药、食品生产工艺中的压滤泵或压力输送泵。
2.长期逼压运行（泵出口压力高）输送腐蚀性介质的岗位，如烟气脱硫、大气治理中的压力喷淋泵、压力冲洗泵等。
3.其它泵输送介质时，容易泄漏的岗位。
4.该泵有单级和双级二个系列，能满足需要小流量高压力输送腐蚀性料浆的岗位。
不适用岗位：吸入口液体液位低于泵位置1.2m以下或吸入口负压过大的岗位。

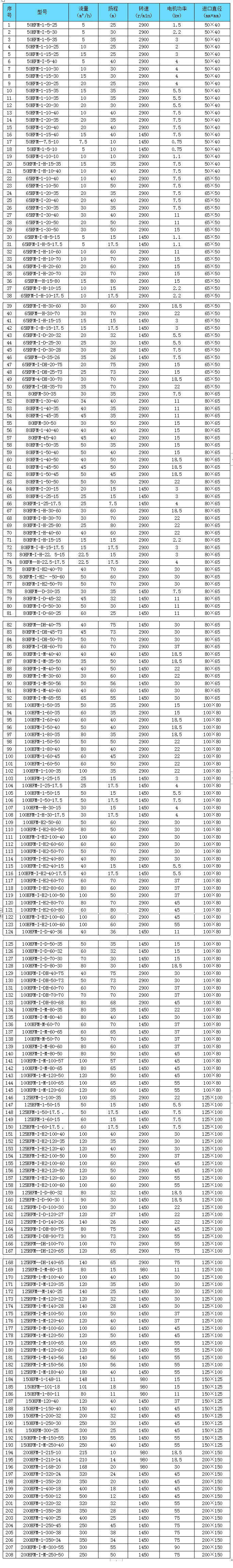

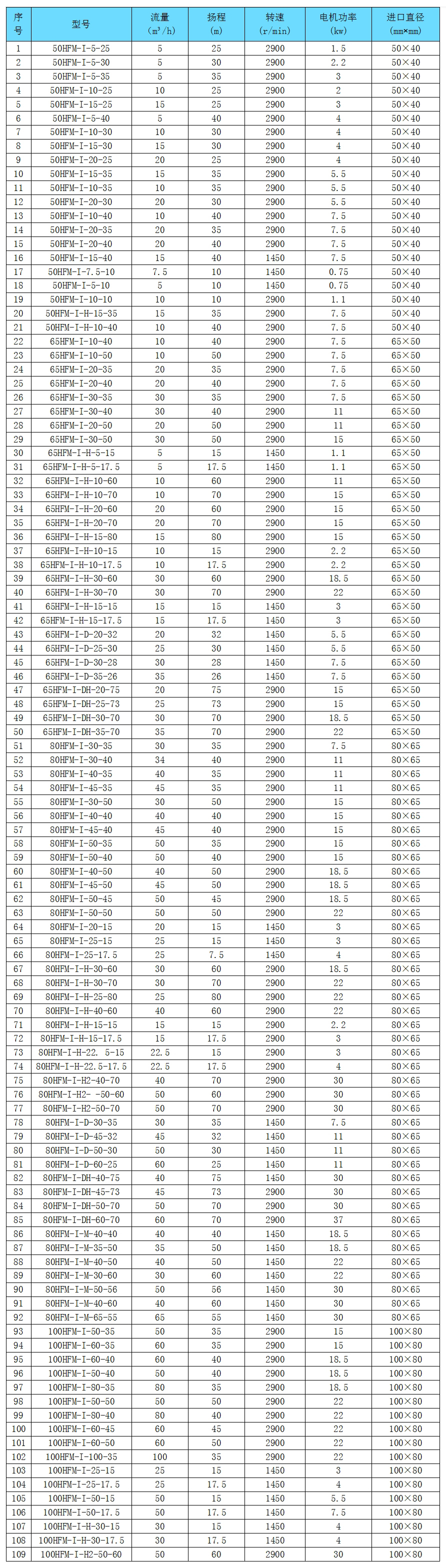

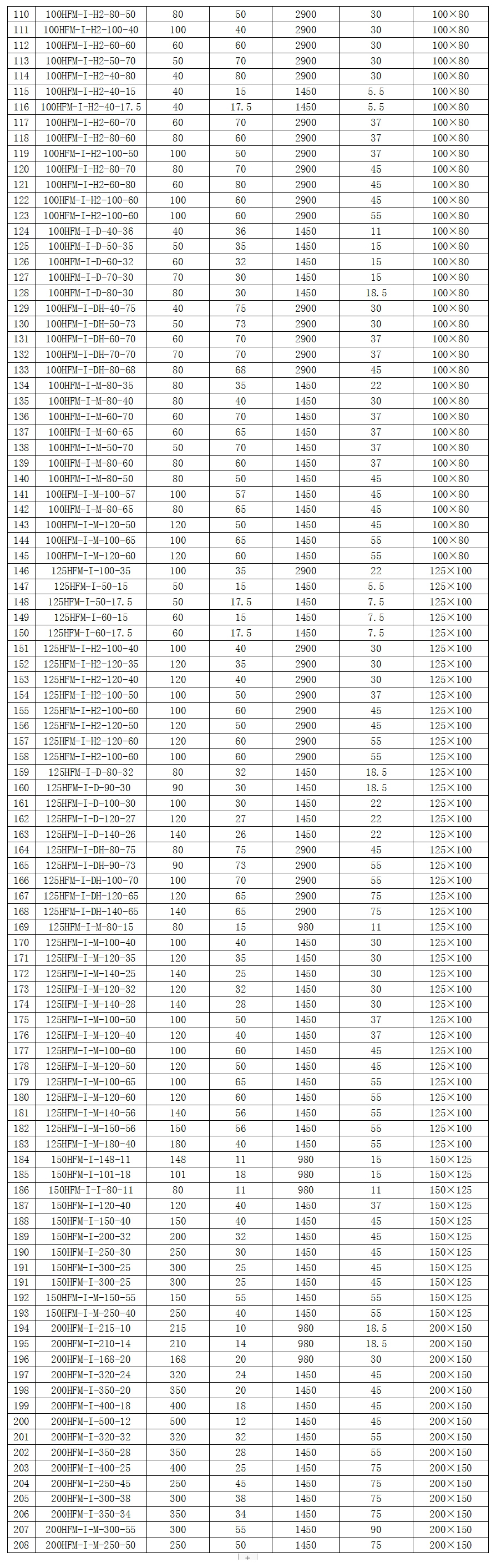

产品参数：

序号
型号
流量
   （m³/h)
扬程
   (m)
转速
   (r/min)
电机功率
   (kw)
进口直径
   (mm×mm)
1
50HFM-I-5-25
5
25
2900
1.5
50×40
2
50HFM-I-5-30
5
30
2900
2.2
50×40
3
50HFM-I-5-35
5
35
2900
3
50×40
4
50HFM-I-10-25
10
25
2900
2
50×40
5
50HFM-I-15-25
15
25
2900
3
50×40
6
50HFM-I-5-40
5
40
2900
4
50×40
7
50HFM-I-10-30
10
30
2900
4
50×40
8
50HFM-I-15-30
15
30
2900
4
50×40
9
50HFM-I-20-25
20
25
2900
4
50×40
10
50HFM-I-15-35
15
35
2900
5.5
50×40
11
50HFM-I-10-35
10
35
2900
5.5
50×40
12
50HFM-I-20-30
20
30
2900
5.5
50×40
13
50HFM-I-10-40
10
40
2900
7.5
50×40
14
50HFM-I-20-35
20
35
2900
7.5
50×40
15
50HFM-I-20-40
20
40
2900
7.5
50×40
16
50HFM-I-15-40
15
40
1450
7.5
50×40
17
50HFM-I-7.5-10
7.5
10
1450
0.75
50×40
18
50HFM-I-5-10
5
10
1450
0.75
50×40
19
50HFM-I-10-10
10
10
2900
1.1
50×40
20
50HFM-I-H-15-35
15
35
2900
7.5
50×40
21
50HFM-I-H-10-40
10
40
2900
7.5
50×40
22
65HFM-I-10-40
10
40
2900
7.5
65×50
23
65HFM-I-10-50
10
50
2900
7.5
65×50
24
65HFM-I-20-35
20
35
2900
7.5
65×50
25
65HFM-I-20-40
20
40
2900
7.5
65×50
26
65HFM-I-30-35
30
35
2900
7.5
65×50
27
65HFM-I-30-40
30
40
2900
11
65×50
28
65HFM-I-20-50
20
50
2900
11
65×50
29
65HFM-I-30-50
30
50
2900
15
65×50
30
65HFM-I-H-5-15
5
15
1450
1.1
65×50
31
65HFM-I-H-5-17.5
5
17.5
1450
1.1
65×50
32
65HFM-I-H-10-60
10
60
2900
11
65×50
33
65HFM-I-H-10-70
10
70
2900
15
65×50
34
65HFM-I-H-20-60
20
60
2900
15
65×50
35
65HFM-I-H-20-70
20
70
2900
15
65×50
36
65HFM--H-15-80
15
80
2900
15
65×50
37
65HFM-I-H-10-15
10
15
2900
2.2
65×50
38
65HFM-I-H-10-17.5
10
17.5
2900
2.2
65×50
39
65HFM-I-H-30-60
30
60
2900
18.5
65×50
40
65HFM--H-30-70
30
70
2900
22
65×50
41
65HFM-I-H-15-15
15
15
1450
3
65×50
42
65HFM-I-H-15-17.5
15
17.5
1450
3
65×50
43
65HFM-I-D-20-32
20
32
1450
5.5
65×50
44
65HFM-I-D-25-30
25
30
1450
5.5
65×50
45
65HFM-I-D-30-28
30
28
1450
7.5
65×50
46
65HFM--D-35-26
35
26
1450
7.5
65×50
47
65HFM-I-DH-20-75
20
75
2900
15
65×50
48
65HFM-I-DH-25-73
25
73
2900
15
65×50
49
65HFM-4-DH-30-70
30
70
2900
18.5
65×50
50
65HFM-I-DH-35-70
35
70
2900
22
65×50
51
80HFM-30-35
30
35
2900
7.5
80×65
52
80HFM-I-30-40
34
40
2900
11
80×65
53
80HFM-I-40-35
40
35
2900
11
80×65
54
80HFM-I-45-35
45
35
2900
11
80×65
55
80HFM-30-50
30
50
2900
15
80×65
56
80HFM-I-40-40
40
40
2900
15
80×65
57
80HFM-45-40
45
40
2900
15
80×65
58
80HFM-I-50-35
50
35
2900
15
80×65
59
80HFM-I-50-40
50
40
2900
15
80×65
60
80HFM-I-40-50
40
50
2900
18.5
80×65
61
80HFM-I-45-50
45
50
2900
18.5
80×65
62
80HFM-I-50-45
50
45
2900
18.5
80×65
63
80HFM-I-50-50
50
50
2900
22
80×65
64
80HFM-I-20-15
20
15
1450
3
80×65
65
80HFM-I-25-15
25
15
1450
3
80×65
66
80HFM-I-25-17.5
25
7.5
1450
4
80×65
67
80HFM-I-H-30-60
30
60
2900
18.5
80×65
68
80HFM-I-H-30-70
30
70
2900
22
80×65
69
80HFM-I-H-25-80
25
80
2900
22
80×65
70
80HFM-I-H-40-60
40
60
2900
22
80×65
71
80HFM-I-H-15-15
15
15
2900
2.2
80×65
72
80HFM-I-H-15-17.5
15
17.5
2900
3
80×65
73
80HFM-I-H-22. 5-15
22.5
15
2900
3
80×65
74
80HFM--H-22.5-17.5
22.5
17.5
2900
4
80×65
75
80HFM-I-H2-40-70
40
70
2900
30
80×65
76
80HFM-I-H2- -50-60
50
60
2900
30
80×65
77
80HFM-I-H2-50-70
50
70
2900
30
80×65
78
80HFM--D-30-35
30
35
1450
7.5
80×65
79
80HFM-I-D-45-32
45
32
1450
11
80×65
80
80HFM-I-D-50-30
50
30
1450
11
80×65
81
80HFM-I-D-60-25
60
25
1450
11
80×65
82
80HFM--DH-40-75
40
75
1450
30
80×65
83
80HFM-I-DH-45-73
45
73
2900
30
80×65
84
80HFM-I-DH-50-70
50
70
2900
30
80×65
85
80HFM-I-DH-60-70
60
70
2900
37
80×65
86
80HFM-1-M-40-40
40
40
1450
18.5
80×65
87
80HFM-I-M-35-50
35
50
1450
18.5
80×65
88
80HFM-I-M-40-50
40
50
1450
22
80×65
89
80HFM-I-M-30-60
30
60
1450
22
80×65
90
80HFM-I-M-50-56
50
56
1450
30
80×65
91
80HFM-I-M-40-60
40
60
1450
30
80×65
92
80HFM-I-M-65-55
65
55
1450
30
80×65
93
100HFM-I-50-35
50
35
2900
15
100×80
94
100HFM-I-60-35
60
35
2900
15
100×80
95
100HFM-I-60-40
60
40
2900
18.5
100×80
96
100HFM-I-50-40
50
40
2900
18.5
100×80
97
100HFM-I-80-35
80
35
2900
18.5
100×80
98
100HFM-I-50-50
50
50
2900
22
100×80
99
100HFM-I-80-40
80
40
2900
22
100×80
100
100HFM-I-60-45
60
45
2900
22
100×80
101
100HFM-I-60-50
60
50
2900
22
100×80
102
100HFM-I-100-35
100
35
2900
22
100×80
103
100HFM-I-25-15
25
15
1450
3
100×80
104
100HFM-I-25-17.5
25
17.5
1450
4
100×80
105
100HFM-I-50-15
50
15
1450
5.5
100×80
106
100HFM-I-50-17.5
50
17.5
1450
7.5
100×80
107
100HFM--H-30-15
30
15
1450
4
100×80
108
100HFM-I-H-30-17.5
30
17.5
1450
4
100×80
109
100HFM-H2-50-60
50
60
2900
30
100×80
110
100HFM-I-H2-80-50
80
50
2900
30
100×80
111
100HFM-I-H2-100-40
100
40
2900
30
100×80
112
100HFM-I-H2-60-60
60
60
2900
30
100×80
113
100HFM-I-H2-50-70
50
70
2900
30
100×80
114
100HFM-I-H2-40-80
40
80
2900
30
100×80
115
100HFM-I-H2-40-15
40
15
1450
5.5
100×80
116
100HFM-I-H2-40-17.5
40
17.5
1450
5.5
100×80
117
100HFM-I-H2-60-70
60
70
2900
37
100×80
118
100HFM-I-H2-80-60
80
60
2900
37
100×80
119
100HFM-I-H2-100-50
100
50
2900
37
100×80
120
100HFM-I-H2-80-70
80
70
2900
45
100×80
121
100HFM-I-H2-60-80
60
80
2900
45
100×80
122
100HFM-I-H2-100-60
100
60
2900
45
100×80
123
100HFM-I-H2-100-60
100
60
2900
55
100×80
124
100HFM-I-D-40-36
40
36
1450
11
100×80
125
100HFM-I-D-50-35
50
35
1450
15
100×80
126
100HFM-I-D-60-32
60
32
1450
15
100×80
127
100HFM-I-D-70-30
70
30
1450
15
100×80
128
100HFM-I-D-80-30
80
30
1450
18.5
100×80
129
100HFM-I-DH-40-75
40
75
2900
30
100×80
130
100HFM-I-DH-50-73
50
73
2900
30
100×80
131
100HFM-I-DH-60-70
60
70
2900
37
100×80
132
100HFM-I-DH-70-70
70
70
2900
37
100×80
133
100HFM-I-DH-80-68
80
68
2900
45
100×80
134
100HFM-I-M-80-35
80
35
1450
22
100×80
135
100HFM-I-M-80-40
80
40
1450
30
100×80
136
100HFM-M-60-70
60
70
1450
37
100×80
137
100HFM-I-M-60-65
60
65
1450
37
100×80
138
100HFM-M-50-70
50
70
1450
37
100×80
139
100HFM-I-M-80-60
80
60
1450
37
100×80
140
100HFM-I-M-80-50
80
50
1450
45
100×80
141
100HFM-I-M-100-57
100
57
1450
45
100×80
142
100HFM-I-M-80-65
80
65
1450
45
100×80
143
100HFM-I-M-120-50
120
50
1450
45
100×80
144
100HFM-I-M-100-65
100
65
1450
55
100×80
145
100HFM-I-M-120-60
120
60
1450
55
100×80
146
125HFM-I-100-35
100
35
2900
22
125×100
147
125HFM-I-50-15
50
15
1450
5.5
125×100
148
125HFM-I-50-17.5 .
50
17.5
1450
7.5
125×100
149
125HFM-I-60-15
60
15
1450
7.5
125×100
150
125HFM-I-60-17.5 .
60
17.5
1450
7.5
125×100
151
125HFM-I-H2-100-40
100
40
2900
30
125×100
152
125HFM-I-H2-120-35
120
35
2900
30
125×100
153
125HFM-I-H2-120-40
120
40
2900
30
125×100
154
125HFM-I-H2-100-50
100
50
2900
37
125×100
155
125HFM-I-H2-100-60
100
60
2900
45
125×100
156
125HFM-I-H2-120-50
120
50
2900
45
125×100
157
125HFM-I-H2-120-60
120
60
2900
55
125×100
158
125HFM-I-H2-100-60
100
60
2900
55
125×100
159
125HFM-I-D-80-32
80
32
1450
18.5
125×100
160
125HFM-I-D-90-30 !
90
30
1450
18.5
125×100
161
125HFM-I-D-100-30
100
30
1450
22
125×100
162
125HFM-I-D-120-27
120
27
1450
22
125×100
163
125HFM-I-D-140-26
140
26
1450
22
125×100
164
125HFM-I-DH-80-75
80
75
2900
45
125×100
165
125HFM-I-DH-90-73
90
73
2900
55
125×100
166
125HFM--DH-100-70
100
70
2900
55
125×100
167
125HFM--DH-120-65
120
65
2900
75
125×100
168
125HFM--DH-140-65
140
65
2900
75
125×100
169
125HFM-I-M-80-15
80
15
980
11
125×100
170
125HFM-I-M-100-40
100
40
1450
30
125×100
171
125HFM-I-M-120-35
120
35
1450
30
125×100
172
125HFM--M-140-25
140
25
1450
30
125×100
173
125HFM-I-M-120-32
120
32
1450
30
125×100
174
125HFM-I-M-140-28
140
28
1450
30
125×100
175
125HFM-I-M-100-50
100
50
1450
37
125×100
176
125HFM-I-M-120-40
120
40
1450
37
125×100
177
125HFM-I-M-100-60
100
60
1450
45
125×100
178
125HFM-I-M-120-50
120
50
1450
45
125×100
179
125HFM-I-M-100-65
100
65
1450
55
125×100
180
125HFM-I-M-120-60
120
60
1450
55
125×100
181
125HFM-I-M-140-56
140
56
1450
55
125×100
182
125HFM-I-M-150-56
150
56
1450
55
125×100
183
125HFM-I-M-180-40
180
40
1450
55
125×100
184
150HFM-I-148-11
148
11
980
15
150×125
185
150HFM--101-18
101
18
980
15
150×125
186
150HFM-I-80-11
80
11
980
11
150×125
187
150HFM-120-40
120
40
1450
37
150×125
188
150HFM-I-150-40
150
40
1450
45
150×125
189
150HFM-I-200-32
200
32
1450
45
150×125
190
150HFM-I-250-30
250
30
1450
45
150×125
191
150HFM-300-25
300
25
1450
45
150×125
192
150HFM-I-M-150-55
150
55
1450
55
150×125
193
150HFM-I-M-250-40
250
40
1450
55
150×125
194
200HFM-I-215-10
215
10
980
18.5
200×150
195
200HFM-I-210-14
210
14
980
18.5
200×150
196
200HFM-I-168-20
168
20
980
30
200×150
197
200HFM-I-320-24
320
24
1450
45
200×150
198
200HFM-I-350-20
350
20
1450
45
200×150
199
200HFM-I-400-18
400
18
1450
45
200×150
200
200HFM-I-500-12
500
12
1450
45
200×150
201
200HFM-I-320-32
320
32
1450
55
200×150
202
200HFM-I-350-28
350
28
1450
55
200×150
203
200HFM-I-400-25
400
25
1450
75
200×150
204
200HFM-I-250-45
250
45
1450
75
200×150
205
200HFM-I-300-38
300
38
1450
75
200×150
206
200HFM-I-350-34
350
34
1450
75
200×150
207
200HFM-I-M-300-55
300
55
1450
90
200×150
208
200HFM-I-M-250-50
250
50
1450
75
200×150
